您当前位置:天康首页 | ZSJP途小式诜

说明:

特点

  • 适用于 K、E、S、B 等热电偶或毫伏信号输入。
• 智能,可设定分度号和量程范围。
• 隔离输出直流电流或电压信号。
• 独立的直流电源供电方式。
技术参数
  • 电源电压:20~30VDC
额定供电电压:24VDC
• 输入
(可以通过 PC 机及软件编程设定 )
热电偶: K;E;S;B;R;T;N;W;J 等
温度量程范围: 根据连接的传感器类型 (参见量程表)
可选毫伏信号输入:-10~+100mV 范围
最小毫伏量程:5mV
• 输 出
电流或电压输出与测量温度值线性
输出电流信号:4~20mA
输出电压信号:1~5V
电流输出负载:4~20mA输出时, ≤250Ω(出厂默认)
(注:若需要其他特殊负载,订货时注明。)
• 综合通用参数
标准精度:±0.2%(参见热电偶类型、量程及测量误差表)
冷端补偿误差:±1℃
冷端温度补偿:-15~+75℃
温度漂移:±0.015% / ℃
响应时间:< 10ms
温度补偿稳定时间:< 1min
隔离能力:输入-输出-电源-外壳之间 2.5KV,1min ,50Hz
绝缘电阻:输入-输出-电源之间 ≥100MΩ / 500VDC
电磁兼容性:符合GB/T18268应用要求 (等同IEC61326-1)
工作环境温度: -20~+60℃
储存环境温度: -40~+80℃
安装方式:35mm 标准DIN导轨卡式安装
端子接线:截面0.5~2.5mm2 的单芯或者多芯电缆, M3螺丝拧紧连接
外形尺寸 / 整机重量:宽23×高85×深103(mm); 约200g

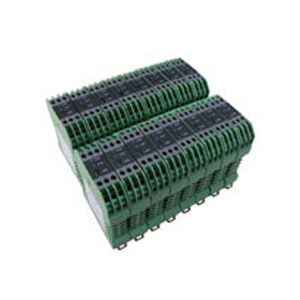

概述
  • 接收来自于现场的热电偶或毫伏信号输入,经过隔离变送输出标准的直流信号至控制系统或其它单元组合仪表。
• 该产品采用独立的直流电源供电, 供电电源-输入-输出之间隔离。
• 有USB接口的智能型温度变送器和模拟式标准固定型温度变送器可供用户选择。
• USB 接口智能型温度变送器的编程设定是使用专用的编程器, 通过编程器进行编程设定。
• 该温度隔离变送器可以与单元组合仪表及 DCS、PLC 等系统配套使用,广泛用于工业生产过程的各种温度检测和控制系统。
型号选择

KH5511 热电偶输入智能温度变送器 一入一出
KH5512 热电偶输入智能温度变送器 一入二出
KH5513 热电偶输入智能温度变送器 二入二出
第一路输入 01 (出厂默认值:K分度;0~1000℃) 06 J(测温范围)
02 K(测温范围) 07 S(测温范围)
03 N(测温范围) 08 R(测温范围)
04 E(测温范围) 09 B(测温范围)
05 T(测温范围) 10 电压信号(-10~100mV)
第二路输入 同上,一入一出、一入二出此项不选
第一路输出 A1

4~20mA

V1 1~5V
A2 0~20mA V2 0~5V
A3 0~10mA V3 0~10V
第二路输出 同上,一入一出此项不选
特殊功能
UB USB接口;可编程温度变送器。

 ★热电偶类型及量程表







热电偶类型 温度范围(℃) 最小量程(℃) 基本误差


K 0~1300 120 1℃/0.2%
E 0~1000 80 1℃/0.2%
S 0~1600 580 3℃/0.2%
B 400~1800 1000 3℃/0.2%
R 0~1600 850 3℃/0.2%
T -200~400 120 1℃/0.2%
N 0~1200 180 1℃/0.2%
J 0~1200 100 1℃/0.2%
毫伏信号 -10~100mV 5mV 40μ/0.2%


 注:基本误差的%是相对于设定的量程范围,应用时取量程误差与绝对误差的较大值。
